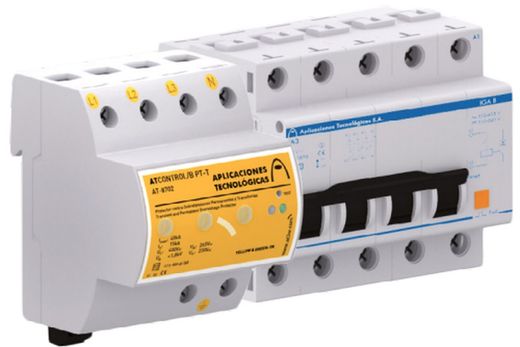

Protector Sobretensiones Permanente y Transitorias Trifásico Aplicaciones Tecnológicas
Marca: Aplicaciones Tecnológicas
Referencia: AT-8716
Descripción
Kit completo que incluye protector trifásico autoconfigurable contra sobretensiones permanentes y transitorias, bobina de emisión e interruptor automático
Detalles
> SOBRETENSIONES PERMANENTES
Los protectores de la serie ATCONTROL/B
actúan cuando detectan una sobretensión
permanente disparando la bobina de emisión
conectada a ellos (S1, S2). Esta bobina de
emisión provoca el disparo del interruptor
automático asociado, protegiendo los equipos
instalados aguas abajo.
El sistema avisador de sobretensiones
permanentes consiste en dos indicadores
luminosos verde (tensión de red correcta) y rojo
(sobretensión). Dispone de botón de test para
comprobar que la instalación se ha realizado
correctamente.
> SOBRETENSIONES TRANSITORIAS
Los protectores ATCONTROL/B actúan
también al detectar una sobretensión transitoria
derivando la corriente hacia tierra y reduciendo
la tensión a un nivel no perjudicial para los
equipos conectados.
Ensayado y certificado como protector de tipo
2 en laboratorios oficiales e independientes
según la norma UNE-EN 61643-11 y la GUÍA BT-23 del REBT. Adecuado para equipos de
categorías I, II, III y IV según la ITC-BT-23 del
REBT.
Dispone de dispositivo termodinámico de
desconexión de la red eléctrica en caso
de degradación y de sistema avisador de
sobretensiones transitorias. Cuando el avisador está
amarillo, protector en buen estado. Si no, sustituir
> INSTALACIÓN
Se instala en paralelo con la línea de baja
tensión, aguas abajo del interruptor automático
incluido en el kit, con conexiones a las fases,
neutro y tierra. La instalación debe realizarse sin
tensión en la línea.
El interruptor automático se instala en serie
con la línea, entre el interruptor de control de
potencia (ICP) y el interruptor diferencial (ID).
Conectar las bornas S1 y S2, siempre sin
tensión, a la bobina de emisión incluida en el kit.
Este protector es autoconfigurable.
Automáticamente detecta la tensión de red
y autoprograma los límites de sobretensión
permanente en los que va a actuar.
DATOS TÉCNICOS
Referencia:
KIT ATCONTROL/B PT-T ( 25 / 32 / 40 / 50 / 63)
AT-8716 AT-8717 AT-8718 AT-8719 AT-8720
Corriente nominal: 25 A 32 A 40 A 50 A 63 A
Tensión nominal: Un 120 o 230 VAC
Sobretensión máxima: Uc 400 VAC
Tensión de actuación: Ua 150 o 275 VAC
Tiempo de actuación: @150 VAC → 3 - 5 s / @230 VAC → 0,1 - 0,2 s
@275 VAC → 3 - 5 s / @400 VAC → 0,1 - 0,2 s
Tensión nominal de la bobina de emisión: 110 - 415 VAC / 110 - 250 VDC
Poder de corte: 6 kA
Tipo de ensayos según UNE- EN61643-11: Tipo 2
Categorías de protección según REBT: I, II, III, IV
Corriente nominal de descarga (onda 8/20 µs): I
n 15 kA
Corriente máxima (onda 8/20 µs): I
max 40 kA
Nivel de protección (onda 1,2/50 µs): Up 1,4 kV
Dimensiones protector: 72 x 90 x 80 mm (4 módulos DIN43880)
Dimensiones interruptor automático+bobina: 88 x 81 x 65 mm (5 módulos DIN43880)
Rango cable interruptor automático: Sección mínima / máxima: 1,5 / 25 mm2
Rango cable bobina: Sección mínima / máxima: 1,5 / 2,5 mm2
(unifilar) o 4 mm2
(multifilar)
Rango cable protector: Sección mínima / máxima: 2,5 / 35 mm2
Ensayos certificados según normas: UNE-EN 50550, UNE-EN 61643-11, UNE-EN 60898
Normas de aplicación: UNE 21186, UNE-EN 62305
Comentarios (2)
Preguntas (4)
Hola, buenos días. Quisiera saber si el Protector Sobretensiones Permanente y Transitorias Trifásico, lleva rearme automatico. Gracias.
Buenas tardes, no lleva rearme automático.
Buenas tardes, no lleva rearme automático.
Buenas tardes, no lleva rearme automático.
No me remita a un instalador profesional porque me quiere cambiar todo el cuadro. Yo busco una solución para sobretensiones que se producen por corte de neutro en red trifásica. Soy ingeniero y no necesito de un "profesional" que me vacía mi cartera. Con que solo me confirmen ustedes que ese producto me puede proteger de sobretensiones por corte de neutro me vale. gracias.
Según nuestro porveedor, la protección permanente si que protege de corte por neutro.
Casi se adquirir el protector dd dobretension rfcia 8712,debo ptednsvondir del IGA CJINT que tenhovmontado en mi instalación? Sfvirtiendoles que NO soy un profesional DE LAELECTRICIDAD soy un simple “bricolajero” sin conocimientos notsbles electricos.
Buenas tardes, desde Voltiks, siempre aconsejamos que todas las instalaciones las haga un profesional autorizado para garantizar la seguridad y el buen funcionamiento del producto. Atentamente, el equipo de Voltiks.
Tengo problemas de sobre tención en las faces y diferencias en los voltajes. El principal problema radica en una bomba trifásica de pozo profundo que se quema de manera frecuente. En este momento la lectura de faces es F1- 382V F2- 417V F3- 400V Ya se an fundidos 9 motores y la última fue montada abril de este año, y cada vez hay que sacarla a 200 metros de profundidad. Agradecería vuestra atención y me digáis que equipo devo montar para intentar solucionar este problema. Atentamente Ricardo Rybertt Nass.
Buenas tardes Ricardo, aclarar una duda sobre una instalación es bastante complicado a distancia, ya que hay muchos factores que pueden hacer que continuamente se te quemen las bombas, como la derivación a tierra, las protecciones magnetotermicas, el dimensionado del cable, fallo en alguna de las fases ... Atentamente, el equipo de Voltiks.
